離網光伏發電儲能系統的核心目標就是完全脫離公共電網運行，滿足特定用電需求。其配置需要根據用電負載情況、地理位置（光照資源）、預算、可靠性要求等進行精細設計。以下是華紐電能整理的一套完整的離網光伏發電儲能系統的主要組成部分和配置要點：
1. 光伏組件： 系統的能量來源。
☆類型選擇： 單晶硅（效率高、壽命長、價格稍高）、多晶硅（性價比好）、薄膜（弱光性好、溫度系數低，但效率較低、占地面積大）。離網系統通常優先考慮單晶硅，因其效率高，在有限面積內能發出更多電。
☆功率容量： 這是最關鍵的參數！需要根據日用電量（kWh/天） 和 當?shù)胤逯等照諘r數（小時/天） 計算得出。基本公式：
`光伏組件總功率 (kWp) ≈ 日用電量 (kWh) / (峰值日照時數 ☆ 系統總效率)`
☆系統總效率： 考慮組件衰減、灰塵、線路損耗、控制器效率、電池充放電效率等，通常取 0.6 - 0.75（即60%-75%）。保守設計可取0.6。
☆峰值日照時數： 需要查詢當?shù)貧庀髷?shù)據或使用專業軟件（如PVGIS, NASA SSE）獲取年均值，并考慮最差月份（如冬季）的值進行可靠性設計。
☆電壓匹配： 組件串的最大系統電壓 (Voc總和) 必須低于太陽能控制器的最大輸入電壓，并留有一定裕量（考慮低溫下Voc升高）。工作電壓 (Vmpp總和) 應盡量匹配控制器的MPPT電壓范圍中點。

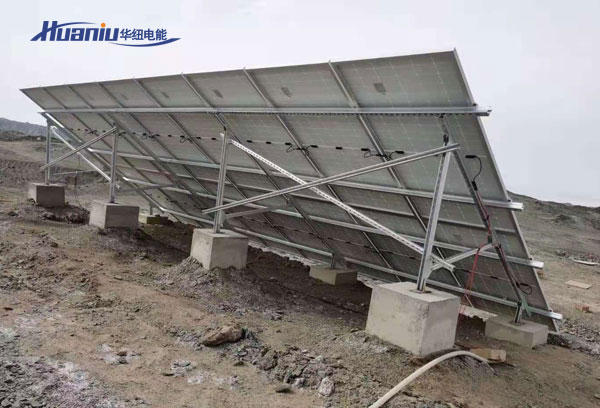

☆安裝方式： 屋頂、地面支架等，需考慮傾角和朝向（北半球正南最佳）以最大化發電量。
1. 蓄電池： 系統的"能量倉庫"，用于儲存光伏發的電，供無光照時或夜間使用。
☆類型選擇（主流）：
☆鋰離子電池 (Li-ion)： 特別是磷酸鐵鋰 (LFP)。優點：循環壽命長（通常3000-6000次以上）、深度放電能力強（可達80%-90% DOD）、效率高（充放電效率>95%）、能量密度高、重量輕、維護少。缺點：初始成本較高。是目前離網系統的首選，尤其對壽命和性能要求高的場景。
☆鉛酸電池：
富液式鉛酸 (Flooded)：☆ 價格最低，可深度放電，但需要定期維護（加水），有酸霧和氫氣析出風險，壽命相對較短（300-1500次循環，取決于DOD），充電效率較低（約70-85%），對過充過放敏感。需安裝在通風良好處。
閥控式鉛酸 (VRLA - AGM/GEL)：☆ 免維護、密封、無酸霧。AGM價格適中，性能均衡；GEL耐高溫和深放電性能更好，但價格更高。循環壽命比富液式稍好（500-1500次），但DOD限制更嚴格（通常建議50% DOD），效率比鋰電池低（約80-90%）。
☆容量計算： 這是另一個關鍵參數！需要滿足用電需求和期望的自持天數。
`蓄電池總可用容量 (kWh) = 日用電量 (kWh) ☆ 自持天數 (天)`
☆自持天數： 指在完全沒有光伏發電（如連續陰雨天）的情況下，僅靠電池能支撐負載運行的天數。取決于當?shù)貧夂颍ㄟB續陰雨天數）和對可靠性的要求，通常取 3 - 7天。
☆實際總標稱容量 (kWh)： 可用容量受限于最大允許放電深度 (DOD)。例如，要求可用容量為20kWh，使用LFP電池（DOD 80%），則：
`總標稱容量 = 20kWh / 0.8 = 25kWh`
☆電壓匹配： 蓄電池組的標稱電壓 (如12V, 24V, 48V) 必須與系統直流母線電壓和逆變器/控制器的直流輸入電壓匹配。48V系統是較大型離網系統（>3kW）的主流選擇，可降低電流、減少線損、提高效率、節省線纜成本。
1. 太陽能控制器 (光伏充電控制器)： 管理光伏陣列對蓄電池的充電過程，防止過充。
☆類型選擇：
☆MPPT控制器： 強烈推薦！ 通過最大功率點跟蹤技術，能比PWM控制器多獲取 15%-30% 的電能，尤其是在光照不足、溫度變化或組件電壓與電池電壓不匹配時。效率高（>95%）。是離網系統的標準配置。
PWM控制器：☆ 價格低廉，但效率較低，僅適用于小型系統或組件電壓與電池電壓非常接近的場景（如12V系統配2塊36片組件串聯）。
☆關鍵參數：
☆最大輸入電壓 (Voc)： 必須大于組件串在最低工作溫度下的開路電壓，并留有余量（通常20-25%）。
☆最大充電電流： 必須大于光伏陣列在STC條件下的短路電流 (Isc)，并留有一定裕量（通常1.25倍）。控制器電流規格決定了它能支持的光伏功率上限（功率 = 電流 ☆ 電池電壓）。
☆額定系統電壓： 與蓄電池組電壓匹配（如48V）。
2. 逆變器： 將蓄電池的直流電 (DC) 轉換為負載所需的交流電 (AC)。
☆類型選擇：
☆純正弦波逆變器： 必須選擇！ 輸出波形與市電相同，能驅動所有類型的交流設備（包括精密電器、電機類設備如冰箱、空調、電動工具等），無噪音干擾。是離網系統的唯一選擇。
修正弦波逆變器：☆ 輸出波形是階梯波，價格低，但可能導致部分電器（尤其是帶電機或變壓器的）效率降低、發熱、噪音甚至損壞。不推薦用于離網主系統。
☆關鍵參數：
☆額定連續功率 (W/kW)： 必須大于所有可能同時使用的交流負載的功率總和，并考慮啟動電流（電機類設備啟動電流可達額定功率的3-7倍）。建議留有 20%-30% 的裕量。
☆峰值功率/浪涌功率： 必須大于系統中最大電機的啟動功率（考慮其啟動電流）。
☆輸入直流電壓： 與蓄電池組電壓匹配（如48V DC）。
☆輸出交流電壓和頻率： 根據負載需求選擇（如220/230V AC, 50/60Hz）。
☆效率： 越高越好（>90%），減少轉換損耗。
☆集成功能 (可選但推薦)：
電池充電器：☆ 可接入備用發電機（如柴油發電機）為電池充電，在連續陰雨天補充能量。
AC 旁路/切換開關：☆ 有些逆變器可以手動或自動切換到備用發電機或市電（如果未來可能接入）。
集成太陽能控制器 (逆變充電一體機)：☆ 簡化系統布線和管理，通常包含MPPT控制器和發電機充電器，是現代化離網系統的流行選擇。
1. 直流配電和保護：
☆直流斷路器/隔離開關： 安裝在光伏陣列與控制器之間（直流側），用于切斷光伏輸入進行維護。必須選用光伏專用直流斷路器。
☆直流熔斷器： 保護蓄電池組輸出到逆變器/控制器的線路，防止短路。規格需大于最大工作電流。
☆電池斷路器/隔離開關： 安裝在蓄電池組正極輸出端，用于切斷電池輸出進行維護或緊急情況。
☆直流浪涌保護器 (SPD)： 安裝在直流側（陣列入口、控制器入口），防止雷擊或感應過電壓損壞設備。
2. 交流配電和保護：
☆交流輸出配電箱： 包含斷路器或熔斷器，將逆變器輸出的交流電分配到各個用電回路（照明、插座、空調等）。
☆交流斷路器： 保護各個用電回路，防止過載和短路。
☆交流浪涌保護器 (SPD)： 安裝在交流配電箱入口，保護逆變器和負載免受電網側（如果未來接入）或感應雷擊過電壓。
☆接地系統： 極其重要！ 所有設備金屬外殼、支架、直流負極端（或根據逆變器要求）、交流端都需要良好接地，確保人身安全和設備防雷。接地電阻需符合當?shù)匾?guī)范（通常要求<10歐姆或更低）。
1. 備用發電機：
☆ 在長時間陰雨天或負載超出預期時，為電池充電或直接帶載。
通常選擇☆柴油發電機（效率高、壽命長、燃料易儲存）或汽油發電機（噪音小、便攜）。
☆ 功率需大于逆變器內置充電器的充電功率（如果逆變器帶充電器）或滿足直接帶載需求。
☆ 通過逆變器內置的充電器或獨立的電池充電器連接到系統。
2. 監控系統：
☆ 實時監測系統狀態：光伏發電功率、蓄電池電壓/電流/SOC、負載功率、逆變器狀態、歷史數據等。
☆ 可通過本地顯示屏、手機APP、網頁遠程訪問。
對于系統優化、故障診斷、了解用電習慣至關重要。☆強烈推薦配置。
1. 詳細統計負載：
列出☆所有用電設備。
記錄每臺設備的☆額定功率 (W) 和 日均使用時間 (小時)。
計算每臺設備的☆日均耗電量 (Wh/天) = 額定功率 (W) 使用時間 (h)☆。
☆區分阻性負載（燈泡、電爐）和感性負載（電機：冰箱、空調、水泵、電動工具）。感性負載啟動功率大！
計算☆總?cè)站碾娏?(kWh/天) = 所有設備日均耗電量總和 / 1000。
估算☆最大同時使用功率 (kW) 和最大啟動功率 (kW)（考慮感性負載啟動電流）。
2. 確定自持天數： 根據當?shù)貧庀髼l件（特別是冬季連續陰雨天數）和對系統可靠性的要求確定（如3-7天）。
3. 計算蓄電池容量：
可用容量 = 日均耗電量 自持天數
☆ 標稱總?cè)萘?= 可用容量 / 最大允許放電深度 (DOD)
4. 計算光伏陣列功率：
光伏總功率 ≈ 日均耗電量 / (當?shù)胤逯等照諘r數 系統總效率)
☆ 使用最差月份（光照最少的月份）的峰值日照時數進行保守設計。
5. 選擇系統電壓： 根據系統規模（功率、容量）選擇（如小系統12V/24V，大系統48V）。
6. 選擇設備：
☆逆變器： 額定功率 > 最大同時使用功率 + 裕量；峰值功率 > 最大啟動功率。
☆控制器 (MPPT)： 輸入電壓 > 組件串最低溫度下Voc；充電電流 > 光伏陣列Isc ☆ 裕量。
☆蓄電池： 標稱電壓匹配；總?cè)萘繚M足計算值；優選LFP。
7. 集成與保護： 設計合理的直流和交流配電方案，配置齊全的斷路器、隔離開關、熔斷器和浪涌保護器。嚴格做好接地！
8. 考慮安裝環境： 組件安裝位置（陰影？）、電池安裝環境（溫度？通風？安全？）、布線路徑與線徑（減少損耗）。
☆專業設計： 離網系統設計復雜，涉及強電，強烈建議尋求專業的光伏系統設計師或安裝商進行詳細計算和設計，特別是對于功率較大（>3kW）的系統。錯誤設計可能導致系統失效、設備損壞甚至安全事故。
☆高質量設備： 選擇品牌、質量可靠、售后有保障的設備。離網系統可靠性要求高，劣質設備故障率高，長期成本反而更高。
☆維護： 離網系統需要定期維護（檢查連接、清潔組件、檢查電池液位（鉛酸）、監控系統狀態）。
☆能效優先： 在離網系統中，節約用電比在并網系統中重要得多！盡量選用高能效電器（如LED燈、直流冰箱），減少不必要的負載，能顯著降低系統成本和體積。
☆負載： 小型家庭（照明、手機充電、風扇、小冰箱、偶爾用筆記本/TV），日均用電量約 5 kWh/天。
☆自持天數： 3天。
☆電池 (LFP, DOD 80%)：
可用容量 = 5 kWh/天 3天 = 15 kWh
標稱總?cè)萘?= 15 kWh / 0.8 = ☆18.75 kWh ≈ 20 kWh (取整)
系統電壓：☆48V DC
電池容量 (Ah) = 20,000 Wh / 48V ≈ ☆417 Ah (需選用多塊電池串并聯達到此總?cè)萘亢碗妷?
☆光伏：
當?shù)啬昃逯等照諘r數：☆4.5小時/天 (保守取冬季最差月 3小時/天)
系統總效率：☆0.65
光伏總功率 ≈ 5 kWh/天 / (3 h/天 0.65) ≈ 2.56 kWp (取 2.6 - 3 kWp)
組件：如選用300W單晶組件，約需 ☆9 - 10塊。
☆控制器 (MPPT)：
☆ 系統電壓：48V
充電電流需求 ≈ 光伏總功率 (W) / 電池電壓 (V) = 3000W / 48V ≈ ☆62.5A。選擇 70A 或 80A 的48V MPPT控制器，并確保其最大輸入電壓滿足組件串Voc要求。
☆逆變器 (純正弦波)：
負載：最大同時功率假設 ☆2.5kW (考慮冰箱+風扇+其他)，最大啟動功率（假設冰箱啟動）約 1.5kW (冰箱額定500W ☆ 3倍)。
選擇 ☆3kW - 4kW 連續功率，6kW 以上峰值功率的48V輸入逆變器。推薦選擇帶MPPT控制器和發電機充電口的逆變充電一體機。
☆其他： 直流/交流配電箱、斷路器、熔斷器、SPD、接地系統、監控系統、線纜（需根據電流計算足夠截面積）。
構建一套可靠高效的離網光伏發電儲能系統是一個系統工程，需要精確計算負載、合理配置光伏、電池、控制器、逆變器的容量和參數，并配備完善的配電保護、監控和接地措施。強烈建議委托專業人員進行詳細設計和安裝，以確保系統的安全性、可靠性和經濟性。
