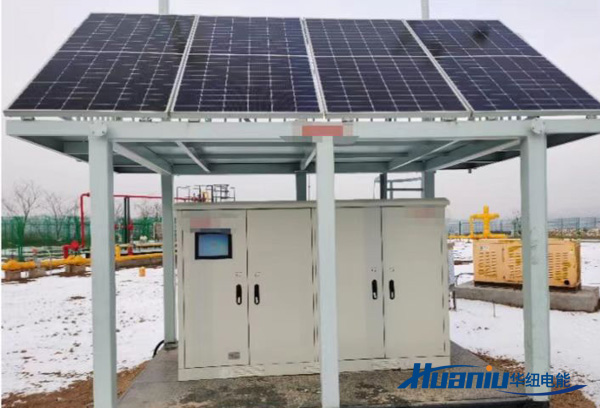

離網光伏電源系統是野外工作站的理想能源解決方案，尤其是在遠離電網、環境敏感或需要高度自主性的地區。它利用太陽能發電，配合儲能系統，為工作站提供持續、清潔、低維護的電力。
以下是設計和實施野外工作站離網光伏電源系統的關鍵考慮因素和組成部分：
1. 太陽能光伏板：
ａ．類型： 通常選擇高效率的單晶硅組件，因其在相同面積下發電量更高，適合空間可能受限的野外環境。
ｂ．功率： 根據工作站的總負載需求和當?shù)毓庹召Y源計算所需的總峰值功率。必須考慮最差光照條件（如連續陰雨天）。
ｃ．結構： 需要堅固的支架系統，能抵御當?shù)乜赡艹霈F(xiàn)的強風、積雪等惡劣天氣。安裝角度應盡可能優化以最大化全年發電量（固定傾角）或考慮使用季節可調支架。
ｄ．防護： 組件本身需能耐受風沙、雨水、鹽霧（如近海）等。
2. 儲能電池：
ａ．類型：
鉛酸電池： 傳統選擇，成本較低，但能量密度低、重量大、壽命相對較短（深循環鉛酸約3-7年），維護要求較高（需補水）。
鋰離子電池： 特別是磷酸鐵鋰電池，已成為當前主流和推薦選擇。優勢包括：能量密度高（體積小、重量輕）、循環壽命長（通常2000-6000+次，約8-15年）、充放電效率高、幾乎免維護、無記憶效應、可在較寬溫度范圍工作（需注意極端低溫影響）。雖然初始成本較高，但全生命周期成本通常更低。
ｂ．容量： 這是最關鍵的設計參數之一。需滿足工作站：
日常耗電量： 所有負載在24小時內的總耗電量。
自持天數： 在連續無有效日照（陰雨天）的情況下，僅靠電池能維持工作站正常運行的天數（通常設計為3-7天，取決于重要性和天氣模式）。
放電深度： 不能讓電池完全放空，需設定最大允許放電深度以提高電池壽命（如鉛酸50%，鋰電80-90%）。
系統電壓： 通常為12V, 24V 或 48V DC。電壓越高，相同功率下電流越小，線損越小，線纜成本越低。工作站負載較大時，推薦使用24V或48V系統。
3. 充放電控制器：
ａ．功能： 管理光伏板對電池的充電過程，防止過充；控制電池對負載的放電，防止過放。是保護電池、延長其壽命的核心設備。
ｂ．類型：
PWM： 成本較低，適用于小型系統或光伏板電壓與電池電壓匹配良好的情況。效率相對較低。
MPPT： 強烈推薦。最大功率點跟蹤技術，能動態調整工作點，使光伏板始終輸出當前條件下的最大功率，尤其在不同光照強度和溫度下優勢明顯，能比PWM控制器多獲取15-30%的電能。對于寶貴的太陽能資源和空間有限的野外應用至關重要。
4. 逆變器：
ａ．功能： 將儲能電池的直流電轉換為工作站設備所需的交流電。
ｂ．類型：
純正弦波逆變器： 輸出波形與市電相同，兼容所有類型的交流設備（尤其是精密儀器、電機類、醫療設備、帶開關電源的設備）。野外工作站必備。
修正弦波逆變器： 輸出波形為階梯波，成本較低，但可能損壞某些敏感設備或?qū)е略O(shè)備運行噪音大、效率低、發熱。不推薦用于工作站。
ｃ．功率： 需滿足工作站所有同時運行的交流負載的峰值功率需求（考慮電機啟動電流等沖擊性負載），并留有一定裕量（通常20-30%）。
ｄ．效率： 選擇高效率（>90%）的型號以減少轉換損失。
ｅ．集成選項： 很多現代離網逆變器集成了MPPT充電控制器和自動切換開關（如果配有備用發電機），形成一體化的“離網逆變充電一體機”，簡化系統，提高可靠性。
5. 配電與保護：
ａ．直流配電： 為直流負載（如LED照明、USB充電口、部分儀器）提供電力。需要直流斷路器/保險絲保護。
ｂ．交流配電： 標準的交流配電盤（配電箱），包含交流斷路器/保險絲。
ｃ．過流/短路保護： 在光伏輸入、電池連接、逆變器輸入輸出、負載回路等關鍵位置設置合適的斷路器或熔斷器。
ｄ．防反接保護： 控制器、逆變器通常自帶，但額外檢查是好的實踐。
ｅ．防雷擊和電涌保護： 至關重要！ 野外工作站暴露在雷擊風險下。需在光伏陣列輸入端、交流輸入端（如果接發電機或?qū)?lái)可能接電網）、通訊線路端安裝專業的浪涌保護器，并做好系統接地。
1. 精確負載評估：
列出工作站所有用電設備（照明、電腦、儀器、通訊設備、冰箱、水泵、風扇/加熱器等）。
記錄每臺設備的額定功率和典型工作功率。
估算每臺設備每天的工作小時數。
計算每天的總耗電量。
識別是否有沖擊性負載及其峰值功率（如電機啟動）。
重要： 區分直流負載和交流負載，這影響配電設計。
2. 確定自持天數：
根據當?shù)貧v史氣象數據（特別是連續陰雨天數）、工作站的重要性（斷電后果）、以及是否有備用電源（如小型發電機）來決定�？蒲斜O(jiān)測站通常要求較高（5-7天），臨時營地可以低一些（3天）。
3. 計算電池容量：
電池總?cè)萘?= (日耗電量 自持天數) / (電池放電深度 系統電壓)
考慮電池老化、溫度補償（低溫下容量下降）、逆變器和線路效率。
4. 計算光伏陣列功率：
目標是光伏在平均有效日照小時數內發出的電能，不僅要滿足當天的負載消耗，還要能補足電池在夜間或陰天放掉的電量，并考慮系統效率損失。
光伏總功率 ≈ (日耗電量 + 電池日充電量) / (當?shù)仄骄逯等照諘r(shí)數 系統總效率)
系統總效率包括：光伏板溫度/灰塵損失、線損、控制器效率、逆變器效率、電池充放電效率等（通常在70-85%之間）。
必須考慮最差月份的光照條件！
5. 選址與安裝：
光照： 選擇無遮擋、全天日照時間最長的位置。清除植被，遠離可能產生陰影的物體（包括未來可能生長的）�？紤]冬季太陽高度角。
安全： 防止盜竊和野生動物破壞（如圍欄）。
維護： 方便清潔光伏板表面灰塵、鳥糞（會顯著降低發電效率）。方便檢修設備。
環境： 考慮洪水、落石、強風等風險。
接地： 嚴格按照規范做好防雷接地和設備保護接地。
6. 系統監控：
配備監控系統（可以是控制器/逆變器自帶顯示，或獨立的監控儀，或遠程監控模塊），實時監測：光伏發電功率、電池電壓/電流/容量狀態、負載功率/耗電量、系統狀態（充電、放電、故障）等。
遠程監控對于無人值守或難以經常到達的工作站非常有用，能及時發現問題。
生態環境監測站（氣象、水文、生物多樣性）
地震、地質勘探前哨站
邊境巡邏站、通信中繼站
農林牧業野外研究站/管理站
災害救援臨時指揮所/醫療點
偏遠地區礦場、工程營地（輔助或主電源）
天文觀測站
為野外工作站設計離網光伏電源系統是一個系統工程，需要精確的負載評估、對當?shù)貧夂虻纳钊肓私狻⒑侠淼慕M件選型和配置、以及堅固可靠的安裝與保護措施。 其核心目標是：在最惡劣的天氣條件下，也能持續穩定地為工作站的關鍵負載提供所需電力。
強烈建議： 華紐電能建議在實施前，咨詢專業的離網光伏系統設計工程師，進行詳細的計算和離網光伏發電系統方案定制，并選擇質量可靠、適合野外環境的設備。一份好的設計和優質的設備是系統長期穩定運行的基石。
