以下是一個針對 5kW離網太陽能光伏發電系統 的詳細設計方案，涵蓋核心組件選型、系統配置、安裝布局及成本優化策略，適用于家庭、偏遠地區或應急場景：
- 功率需求：日均發電量15~20kWh（滿足冰箱、照明、空調、電視等基礎用電）。
- 續航能力：2~3天陰雨天氣供電保障（需儲能系統支持）。
- 可靠性：適應極端天氣（高溫、低溫、雷擊）。
- 擴展性：支持后期擴容（如增加電池或光伏板）。
1. 太陽能電池板
- 類型：單晶硅（效率≥22%，弱光性能好）。
- 總功率：5kW（實際超配至6kW，應對陰雨天和損耗）。
- 數量：12塊 × 500W/塊（單塊尺寸約2.2m×1.1m）。
- 傾角設計：根據當?shù)鼐暥日{(diào)整（如北緯30°地區，傾角30°~35°）。
- 布局方式：
- 屋頂平鋪：節省空間，需防風固定。
- 地面支架：可調角度，提升發電效率。
2. 離網逆變器
- 功率：5kW（選擇工頻逆變器，耐沖擊負載，如電機啟動）。
- 類型：48V純正弦波（諧波<3%，兼容精密設備）。
- 功能要求：
- 支持市電/柴油機旁路充電。
- 內置UPS功能（斷電切換時間<10ms）。
3. 儲能電池
- 容量計算：
- 日均用電量：15kWh。
- 續航需求：3天 → 需存儲45kWh（考慮放電深度，鋰電池按80%計算，需56.25kWh總?cè)萘浚?/p>
- 選型方案：
- 高性價比：磷酸鐵鋰電池（LiFePO4）48V/600Ah（28.8kWh ×2組=57.6kWh），成本約15萬元（2600元/kWh）。
- 低成本應急：膠體鉛酸電池48V/1000Ah（48kWh，放電深度50%→24kWh可用），成本約4.8萬元（1000元/kWh）。
- 電池管理：
- 必配BMS（電池管理系統），防止過充/過放。
- 低溫地區需加熱裝置（-20℃以下鋰電池容量下降50%）。
4. 太陽能控制器
- 類型：MPPT控制器（效率≥97%）。
- 規格：48V/100A（匹配6kW光伏板輸入）。
5. 支架與輔材
- 支架：熱鍍鋅鋼材質，地面支架成本約2500元（可調角度）。
- 線纜：光伏專用直流線（4mm²~6mm²），交流線用銅芯電纜，總成本約2000元。
- 配電箱：含直流斷路器、防雷器（SPD），成本約800元。
1. 光伏陣列安裝
- 屋頂安裝：
- 平屋頂：采用傾角支架，間距留出0.5米散熱通道。
- 斜屋頂：直接固定，需防水處理。
- 地面安裝：
- 混凝土基礎 + 可調支架，避開陰影遮擋。
- 離地高度≥0.5米（防積水）。

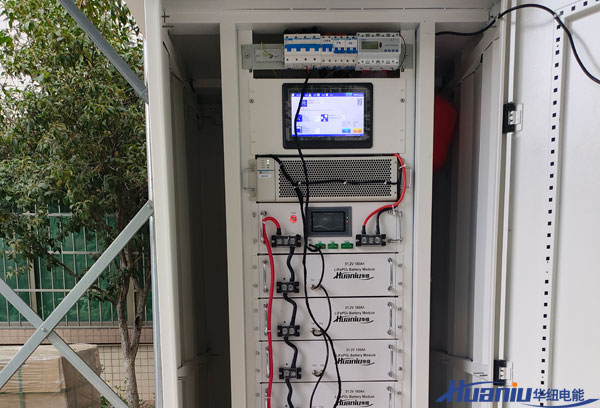

2. 設備間布局
- 電池與逆變器：安裝在通風、干燥的獨立房間（避免高溫/潮濕）。
- 線纜走線：直流線與交流線分開敷設，減少干擾。
- 防雷接地：
- 光伏支架接地電阻≤4Ω。
- 配電箱加裝二級防雷模塊。
1. 分階段建設
- 第一階段：安裝3kW光伏 + 20kWh鋰電池（滿足基礎用電，成本約6萬元）。
- 第二階段：擴容至6kW光伏 + 40kWh電池（增加空調等高耗電設備）。
2. 混合能源互補
- 柴油發電機：作為備用電源（5kW發電機約3000元），減少電池容量需求。
- 風力發電：多風地區可加裝1kW風力發電機（成本約5000元）。
- 日均發電量（以中國中部為例）：
- 夏季：6kW×4.5h=27kWh。
- 冬季：6kW×2.8h=16.8kWh。
- 負載匹配：
- 冰箱（200W）：4.8kWh/天。
- 空調（1.5匹）：3小時×1.2kW=3.6kWh/天。
- 照明+電視：2kWh/天。
- 總需求：10.4kWh/天 → 系統冗余充足。
1. 日常維護：
- 每月清潔光伏板（沙塵地區需增加頻次）。
- 檢查接線端子是否松動。
2. 電池維護：
- 鉛酸電池：每季度檢查電解液液位。
- 鋰電池：通過BMS監控充放電狀態。
3. 常見故障：
- 逆變器過載：減少同時使用高功率電器。
- 光伏板效率下降：檢查是否遮擋或老化。
| 配置項 | 高配方案（鋰電池） | 低配方案（鉛酸電池） |
| 光伏板 | 6kW單晶硅（0.6萬元） | 5kW多晶硅（4500元） |
| 逆變器 | 工頻5kW（8000元） | 高頻5kW（5000元） |
| 電池容量 | 57.6kWh（7.4萬元） | 48kWh鉛酸（4.8萬元） |
| 總成本 | 約8.8~9萬元 | 約5~6萬元 |
推薦選擇：
- 長期使用：高配鋰電池方案，壽命長、免維護。
- 短期應急：低配鉛酸方案，初始投資低，適合臨時需求。
通過此方案，5kW離網系統可實現穩定供電，日均發電量覆蓋家庭需求，并具備擴展性和高可靠性。實際設計中需結合當?shù)毓庹諗?shù)據（可用NASA SSE數據庫）進一步優化傾角和容量。
