光伏發電如今深受大家的關注，其應用范圍越來越廣，除了運用在工商業、家庭、無電區之外，還可以車棚上。光伏車棚可以為車輛遮風擋雨，又能利用太陽能創造出清潔光伏能源供電動車充電，根據需求，多余的電可以并入電網，可以配置儲能系統，可以削峰填谷或者是解決夜晚用電問題。今天我們舉例說說太陽能車棚設計方案。

1、項目概況

本項目擬在長沙市某工業園區建設20車位光伏車棚一個，采取"自發自用、余電上網"模式。

2、太陽能車棚的介紹

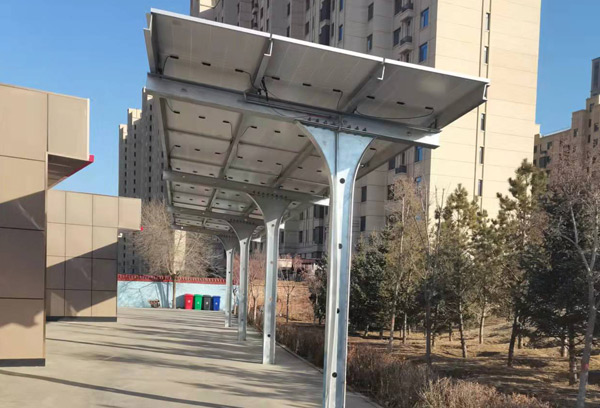

太陽能光伏車棚主要由支架系統、太陽電池組件陣列、照明及控制逆變系統、充電裝置系統和防雷及接地系統組成。太陽能光伏充電一體化車棚，首先具備了普通車棚 所應有的功能，方便汽車的停放、遮陽、擋雨；其次是可在車棚下安裝給停放的電動車補充電能的充電裝置；最后還滿足車棚的整體外觀美觀性和實用性。 光伏車棚直接采用了太陽電池組件作為頂棚，節省頂棚材料的同時，太陽電池組件又能將光能直接轉換為清潔的電能，可方便地供周邊的負載使用。太陽電池板支架以光伏建筑一體化和節能環保為理念，突出體現了光伏建筑一體化項目的美觀性與功能性。

3、太陽能車棚總體方案設計

本光伏車棚采用275kWp太陽能電池組件180塊，總裝機容量49.5kw，每20塊太陽能電池組件串聯構成一個5.5kWp電池方陣，共計9個方陣接入50kW逆變器。直流電通過光伏并網逆變器變換成交流電，直接并于400V低壓配電網。

逆變器是將直流電能轉換為交流電能的的設備，逆變器是太陽能光伏發電系統中的關鍵部件，所以對逆變器有較高的要求，在選用逆變器時應要注意其技術規格是否滿足系統設計的要求。

本項目并入低壓配電網，所發電量自發自用，余電上網。有陽光時，光伏系統將所發出的電饋入電網，并供負載使用，沒有陽光時不發電，負載直接從電網取電。當電網發生故障或變電站由于檢修臨時停電時，光伏電站也會自動停機不發電；當電網恢復后，光伏電站會檢測到電網的恢復，而自動恢復并網發電。

太陽能車棚為定制化產品，如果您有相關需求，可以咨詢我們?nèi)A紐工程師。
